Prólogo
O plano de organização da estrutura de rede busca aderência aos conceitos gerais do cabeamento estruturado com adequações às necessidades do conjunto de laboratórios do CTIT.

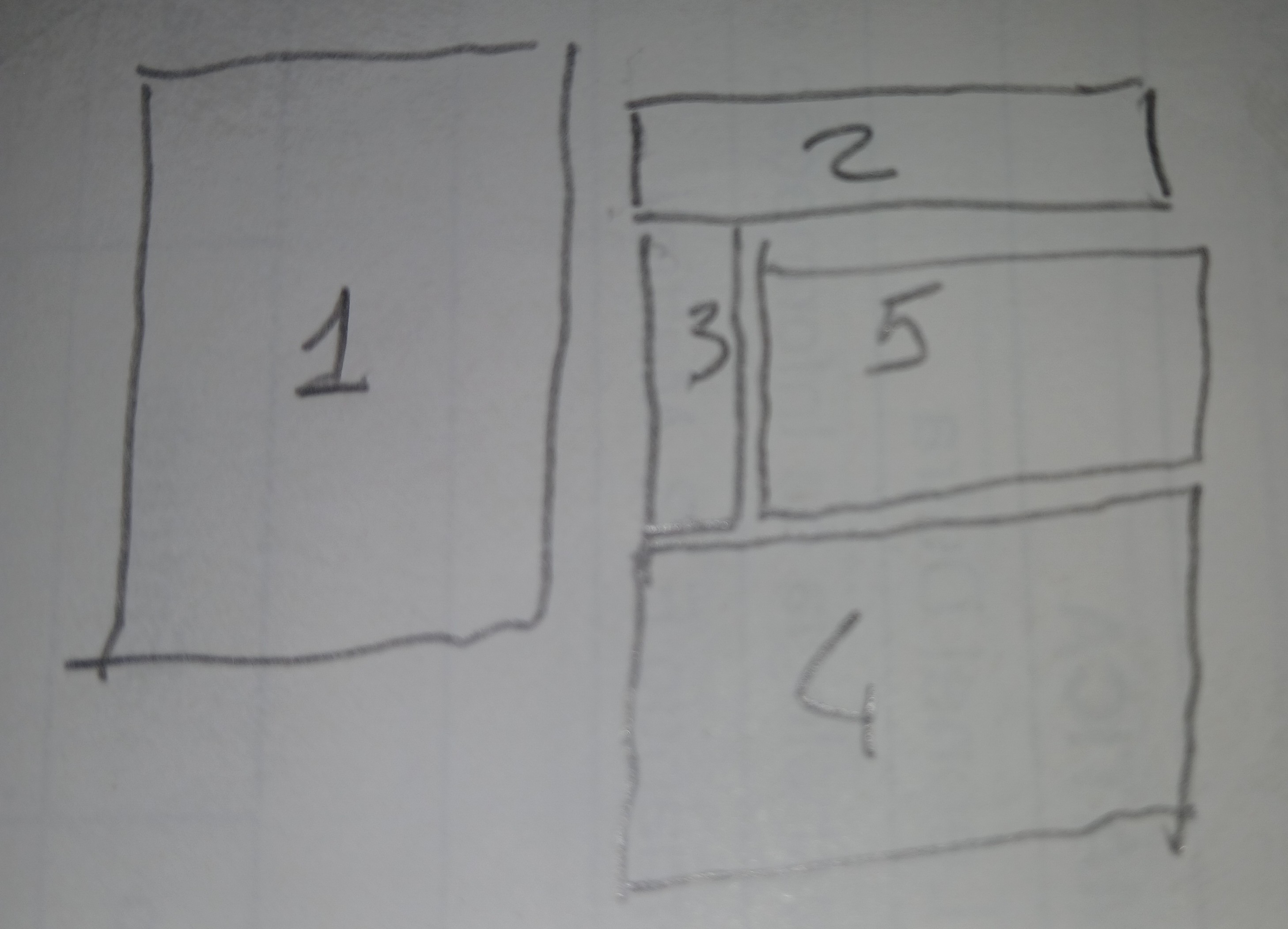

- Painel principal: roteadores para distribuição da rede nas várias áreas de laboratórios. Similar à sala de equipamentos na implementação de um backbone da rede.
- Painel superior: modens e conversores de mídia. Similar à entrada de edifício do cabeamento estruturado.
- Painel médio: réguas de energia.
- Painel inferior: equipamentos para estrutura de rede dos servidores dos laboratórios.

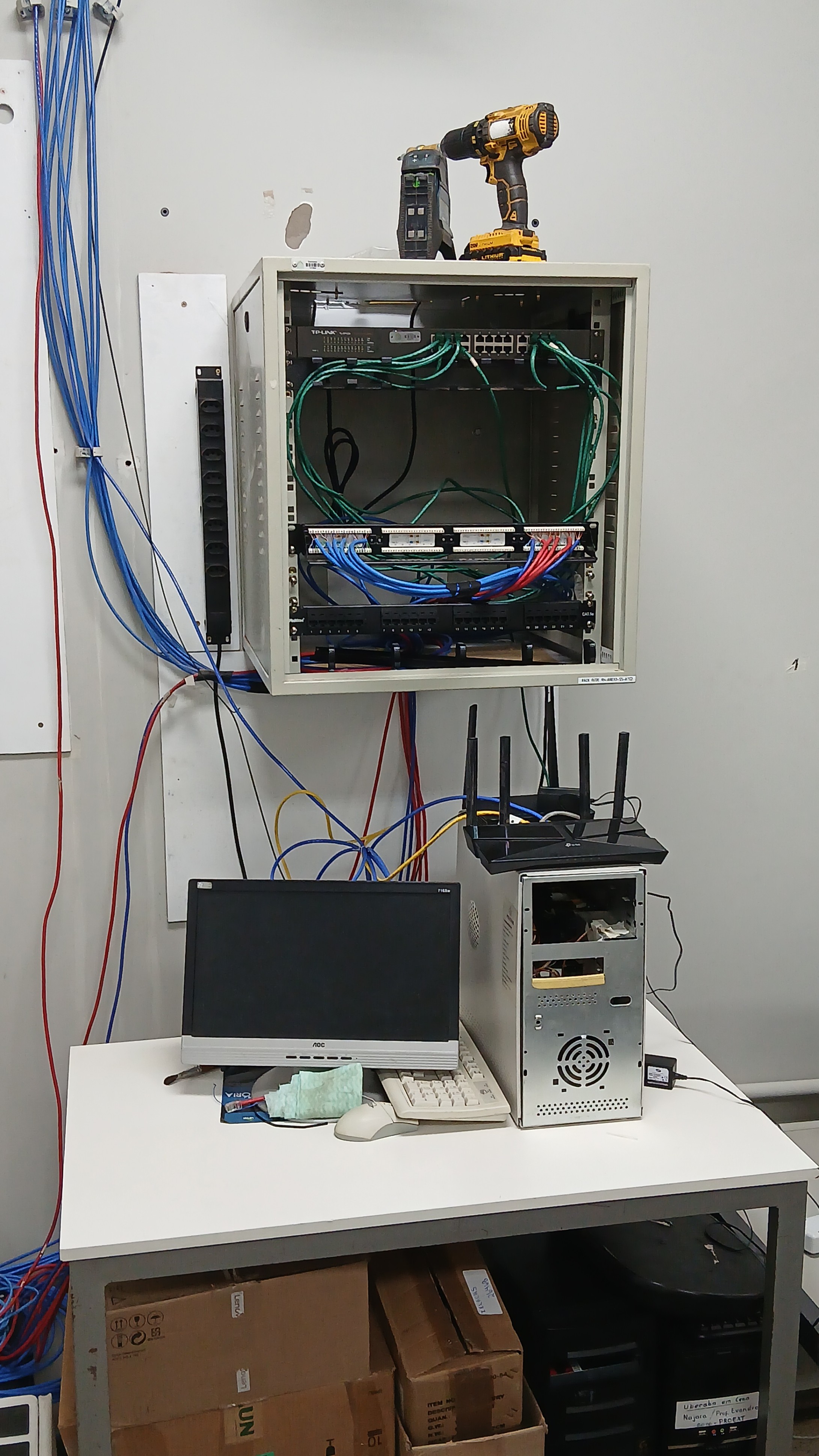

- Rack de parede: estrutura da rede padrão do Lab. 324-A.
O painel principal (1) foi instalado durante a aula de 6 de março para definição do procedimento de fixação dos paineis.
A continuação da montagem segue pelo painel médio (3), que determina o posicionamento dos paineis 2 e 4, e o reposicionamento da régua de tomadas.
Procedimento de preparação, posicionamento e fixação das placas
- Marcação da furação das chapas
- Furação com escariador
- Marcação e posicionamento da chapa
- Marcação do furo na parede com a broca escariadora
- Furação com broca de vídea e colocação da bucha na parede
- Fixação das chapas com parafusos.
1ª fase
Instalação das placas média (3) e inferior (4), e da régua de tomadas.
Para poder posicionar e ligar os equipamentos é preciso ter a régua de tomadas instalada definitivamente.
2ª fase
Instalação da placa superior (2) e do modem da provedora. Foram instalados organizadores de cabos para arrumar a fibra de entrada.
3ª fase

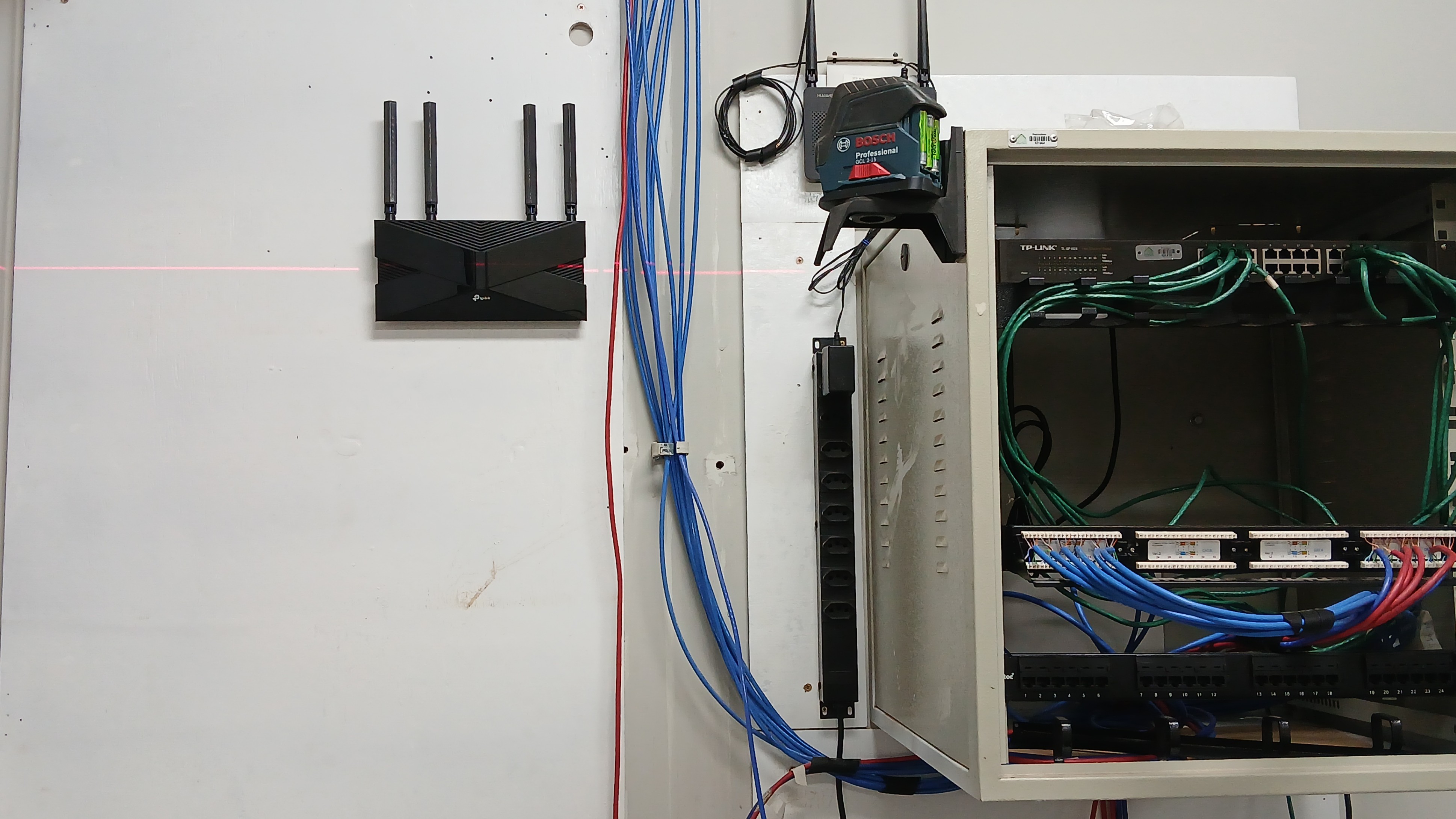

Posicionamento e fixação do roteador principal da rede CCTIT usando o nível laser.
4ª fase
Organização de cabos entre as placas principal e superior (1 e 2).
Observação:

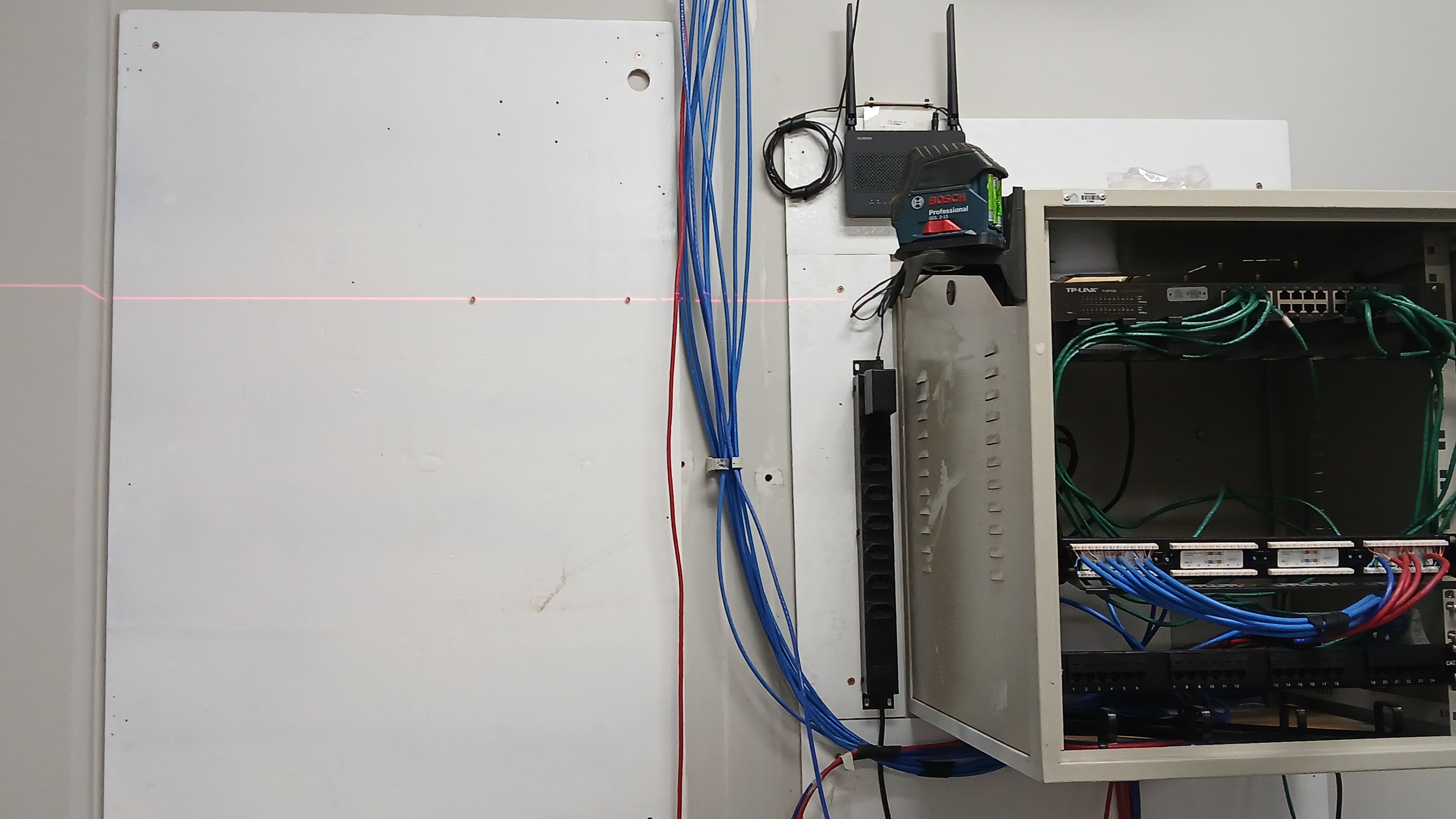

Para o posicionamento das placas e equipamentos nas placas, foi usado o nível laser para garantir um perfeito alinhamento horizontal e/ou vertical dos componentes.
